Struktur, prinsip dan panduan pemilihan konsentrik/sipi pengurang sipi PE

Apabila menyambungkan dua paip dengan diameter yang berbeza, mengecilkan kelengkapan menjadi penting. Walau bagaimanapun, reka bentuk konsentrik tradisional mempunyai kelemahan yang wujud apabila mengendalikan cecair dan keadaan operasi tertentu. Atas sebab ini, Pengurang sipi PE , dengan reka bentuk struktur yang unik dan prestasi unggul, telah menjadi pilihan profesional untuk menyelesaikan masalah bendalir yang kompleks.

1. Apakah pengurang eksentrik PE?

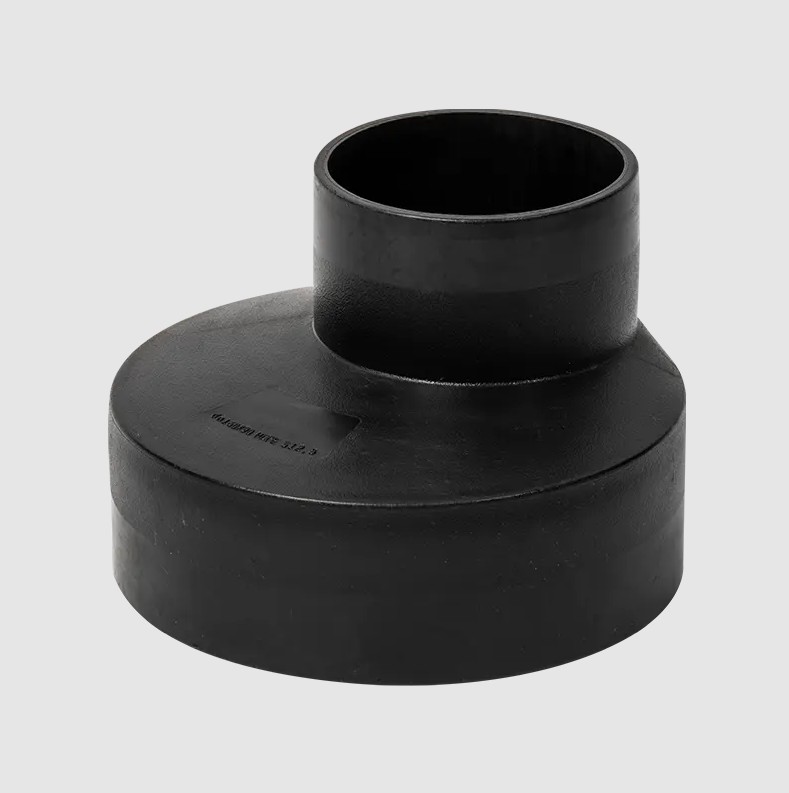

A Pengurang sipi PE ialah pemasangan khusus yang digunakan untuk mencapai peralihan yang lancar antara diameter paip. Diperbuat daripada polietilena (PE) tahan lama, ia menawarkan rintangan kakisan yang sangat baik, kekuatan tinggi, pembinaan ringan, dan rintangan kimia yang sangat baik, menjadikannya digunakan secara meluas dalam pelbagai bidang, termasuk penyenggaraan air, gas dan kejuruteraan kimia.

Tidak seperti pengurang konsentrik konvensional, garis tengah dua hujung a Pengurang sipi PE —diameter yang lebih besar dan lebih kecil—tidak bertepatan, tetapi diimbangi. Dari segi struktur, ia mempamerkan peralihan tirus asimetri, dengan satu tepi kekal lurus manakala satu lagi tirus. Reka bentuk eksentrik unik inilah yang memberikan kelebihan utama dalam kawalan bendalir.

2. Apakah prinsip di sebalik pengurang eksentrik PE?

Prinsip operasi bagi Pengurang sipi PE adalah berdasarkan pengoptimuman dinamik bendalir untuk menghapuskan dua cabaran kejuruteraan utama yang boleh timbul pada perubahan diameter dalam saluran paip mendatar: peronggaan dan pengendapan pepejal.

Dalam saluran paip mendatar, pengurang konsentrik tradisional mengakibatkan ketakselanjaran struktur dalam laluan bendalir di bahagian atas atau bawah:

• Menghapuskan Risiko Peronggaan (Pemasangan Atas Rata Mendatar): Apabila menyampaikan cecair, jika bahagian lurus pengurang terletak di bahagian atas saluran paip (iaitu, pemasangan atas rata), reka bentuk ini menghalang pengumpulan gas di zon peralihan di mana diameter meningkat, menghalang pembentukan poket udara atau peronggaan. Peronggaan adalah punca utama peronggaan, getaran, dan kerosakan pada badan pam. Oleh itu, pemasangan atas rata pengurang eksentrik dalam talian sedutan pam adalah penting untuk melindungi peralatan.


• Mencegah Pendapan Pepejal (Pemasangan Bawah Rata Mendatar): Apabila menyampaikan cecair yang mengandungi zarah pepejal (seperti buburan, kumbahan, dan buburan bijih), jika bahagian lurus pengurang terletak di bahagian bawah paip (iaitu, pemasangan bahagian bawah rata), ia memastikan bahagian bawah paip yang berterusan dan licin, menghapuskan "zon mati" di mana bendalir menjadi perlahan atau bertakung. Ini berkesan menghalang zarah pepejal daripada mendap, terkumpul dan menggumpal pada perubahan diameter, secara asasnya mengurangkan risiko penyumbatan paip.



3. Bila hendak menggunakan Pengurangan Sipi PE?

Oleh kerana keupayaan pengoptimuman aliran unik mereka, Pengurang sipi PE digunakan terutamanya dalam aplikasi kritikal berikut dengan keperluan khas untuk persekitaran bendalir:

• Perlindungan Salur Masuk Pam: Ini adalah senario aplikasi yang paling biasa. Untuk memastikan aliran bendalir lancar dan bebas gelembung ke dalam pam, semua pengurang yang disambungkan ke salur masuk pam mendatar mestilah pengurang sipi PE yang dipasang di atas rata.


• Mengandungi Pepejal: Dalam industri seperti pemprosesan kimia, perlombongan dan rawatan air sisa, saluran paip yang menghantar sejumlah besar pepejal terampai, buburan atau media berkelikatan tinggi mesti menggunakan pemasangan bahagian bawah rata untuk mengelakkan mendap.


• Saliran Paip dan Aliran Graviti: Apabila reka bentuk saluran paip memerlukan saliran lengkap medium, atau apabila saluran paip bergantung pada graviti untuk pengangkutan bendalir, pengurang sipi berdasar rata memastikan saliran lengkap dan menghalang pembentukan sisa cecair.


4. Apakah perbezaan antara pengurang sepusat dan pengurang sipi PE?

Walaupun kedua-dua pengurang sepusat dan pengurang sipi PE digunakan untuk mengurangkan diameter paip, ia berbeza secara asas dalam struktur dan fungsi:

• Perbezaan Struktur Teras: Pengurang sepusat adalah frustum simetri sempurna, dengan garis tengah dua hujungnya dijajarkan. Pengurang sipi PE, sebaliknya, mempunyai garis tengah yang mengimbangi dan berstruktur tidak simetri, dengan satu sisi lurus.


• Perbezaan dalam Keadaan Operasi Berkenaan: Pengurang sepusat sesuai untuk aplikasi di mana sifat bendalir kurang kritikal atau di mana perubahan diameter paip berlaku terutamanya dalam arah menegak (seperti risers). Pengurang sipi PE, sebaliknya, direka untuk menangani cabaran dinamik bendalir khusus saluran paip mendatar dan merupakan penyelesaian khusus untuk menangani isu pemendapan dan peronggaan.


• Kesan pada Cecair: Apabila dipasang secara mendatar, kecacatan reka bentuk dalam paip sepusat boleh menyebabkan kadar aliran tidak sekata dan mewujudkan ruang di bahagian atas di mana gas boleh terkumpul atau kawasan di bahagian bawah di mana pemendapan boleh terbentuk dengan mudah, meningkatkan kekerapan penyelenggaraan sistem dan risiko operasi.


  Perbandingan Ciri	Pengurangan Konsentrik	PE Eccentric Reducer
  Garis tengah	Garis tengah dua hujung paip bertepatan (koaksial).	Garis tengah kedua-dua hujung paip diimbangi (bukan sepaksi).
  bentuk	Bentuk frustum simetri.	Ia mempunyai tirus asimetri dengan satu sisi rata.
  Kelebihan Pemasangan	Digunakan untuk pemasangan paip menegak atau pengurangan paip jarak dekat.	Ia boleh dipasang dalam paip mendatar untuk menghapuskan masalah pemendapan dan peronggaan.
  Kesan Cecair	Boleh membentuk poket udara dengan mudah di bahagian atas (mendatar) atau kawasan mendapan di bahagian bawah (mendatar).	Reka bentuk flush mengoptimumkan pengedaran bendalir dan mengurangkan rintangan aliran.
  Cecair Berkenaan	Digunakan untuk gas bersih atau cecair bersih.	Ia sesuai untuk cecair yang mengandungi zarah pepejal, buburan, atau yang terdedah kepada penjanaan gas.

5. Apakah kelebihan pengurang eksentrik PE?

Memilih pengurang sipi PE bukan sekadar memenuhi spesifikasi reka bentuk; ia juga merupakan pelaburan jangka panjang dalam keseluruhan sistem paip. Faedah termasuk:

• Dilanjutkan Hayat Peralatan: Dengan menghapuskan peronggaan secara berkesan pada salur masuk sedutan pam, kerosakan peronggaan pada pendesak pam dan ruang dalam dikurangkan dengan ketara, memanjangkan hayat perkhidmatan peralatan mahal dengan ketara.


• Mengurangkan Kos Operasi: Dengan menghalang pengendapan zarah pepejal dan tersumbat, pembilasan paip, penyahcairan dan masa henti penyelenggaraan dikurangkan, meningkatkan kecekapan dan kebolehpercayaan sistem.


• Kecekapan Pemindahan Cecair Tinggi: Reka bentuk peralihan yang lancar meminimumkan pergolakan bendalir, mengurangkan kehilangan tekanan, dan memastikan pemindahan bendalir lancar.


• Ketahanan Cemerlang: Bahan PE yang digunakan menawarkan rintangan haus yang sangat baik dan kestabilan kimia, memastikan operasi jangka panjang dalam persekitaran yang keras.



6. Bilakah saya harus menggunakan pengurang sipi PE dan bilakah saya harus menggunakan pengurang sepusat?

Keputusan pemilihan harus betul-betul mengikut ciri bendalir dan orientasi pemasangan paip:

• Memilih pengurang sipi PE:
  • Dalam paip mendatar, apabila menghantar cecair yang mengandungi zarah pepejal, buburan, atau cecair kelikatan tinggi, pemasangan bahagian bawah rata adalah penting.


  • Dalam paip mendatar, apabila menyambung ke port sedutan pam atau peralatan lain yang sensitif kepada pengumpulan gas, pemasangan atas rata adalah penting.


• Memilih pengurang sepusat:
  • Dalam paip menegak, sama ada aliran ke atas atau ke bawah, pengaruh graviti memastikan pengagihan aliran yang agak seragam, jadi pengurang sepusat adalah mencukupi.


  • Dalam paip mendatar, apabila menyampaikan cecair bersih, bebas mendapan, dan terdedah kepada gas (seperti air bersih atau udara tertentu) dan apabila kehilangan tekanan pada perubahan paip tidak membimbangkan, pengurang sipi PE adalah standard tanpa kompromi.



Ringkasnya, untuk sebarang perubahan paip mendatar yang melibatkan kebersihan bendalir, perlindungan pam dan penyaliran paip, pengurang sipi PE adalah standard tanpa kompromi.

7. Bagaimanakah cara saya menentukan garis tengah pengurang sipi PE?

Semasa pemasangan di tapak, memastikan orientasi yang betul bagi pengurang sipi PE adalah penting untuk mencegah kegagalan reka bentuk. Ini biasanya bukan soal mengira garis tengah geometri, tetapi lebih kepada soal kedudukan berfungsi:

Prinsip kedudukan: Fungsi menentukan siram.

• Mencegah pemendapan: Jika objektifnya adalah untuk mengelakkan pemendapan zarah pepejal, pastikan bahagian lurus pemasangan berada di bahagian bawah paip. Semasa pemasangan, gunakan alat seperti aras untuk menyelaraskan dengan tepat dinding dalam bahagian bawah pengurang dan bahagian paip lurus.


• Menghapuskan poket udara: Jika objektifnya adalah untuk mengelakkan pengumpulan gas di bahagian atas, pastikan bahagian lurus pemasangan berada di bahagian atas paip. Ini penting apabila menyambung ke sedutan pam.



Pemasangan yang betul memastikan pemasangan dapat melaksanakan fungsi pengoptimuman aliran sepenuhnya, memaksimumkan kebolehpercayaan dan ketahanan keseluruhan sistem paip PE.

8. Apakah kaedah sambungan untuk pengurang eksentrik PE?

Sebagai komponen utama dalam sistem paip, faedah prestasi pengurang sipi PE (menghapuskan poket udara dan mencegah pemendapan) memerlukan sambungan yang boleh dipercayai dan tahan lama untuk merealisasikan faedahnya sepenuhnya. Teknologi sambungan paip polietilena (PE) adalah teras kejuruteraan saluran paip moden, dan kualiti sambungan secara langsung memberi kesan kepada pengedap, kapasiti galas tekanan dan hayat perkhidmatan keseluruhan sistem.

1. Hot-Melt Butt Fusion: Pilihan Pertama untuk Kekuatan dan Ekonomi

Hot-Melt Butt Fusion ialah teknologi sambungan yang paling biasa digunakan dan menjimatkan untuk paip PE, terutamanya sesuai untuk pengurang eksentrik PE berdiameter besar. Kaedah penyambungan ini memanaskan dan memberi tekanan pada kelengkapan paip dan hujung paip, menyebabkan ia cair dan bercantum semula, membentuk satu sambungan kamiran tunggal dengan sifat yang konsisten dengan bahan induk.

2. Electrofusion: Pilihan Ideal untuk Kebolehpercayaan Tinggi dan Persekitaran yang Kompleks

Electrofusion menggunakan wayar pemanasan yang tertanam dalam pemasangan electrofusion (seperti pengurang sipi) untuk menjana haba, mencairkan permukaan sentuhan antara pemasangan dan paip. Penyejukan mewujudkan sambungan yang ketat.

3. Sambungan Bebibir: Jambatan untuk Menyambung Bahan dan Peralatan yang Tidak Sama

Sambungan bebibir ialah kaedah standard untuk menyambungkan pengurang sipi PE ke paip logam, injap, pam atau peralatan bukan PE yang lain. Sambungan ini menggunakan sepasang bebibir, gasket dan satu set bolt untuk membuat pengedap mekanikal.
